ワイヤ放電加工機用電極線(カットワイヤ)

  • ワイヤ放電加工機用電極線
  • 高性能ワイヤ放電加工機用電極線
  • 超精密ワイヤ放電加工機用電極線
  • 精密細穴放電加工機用パイプ･棒電極

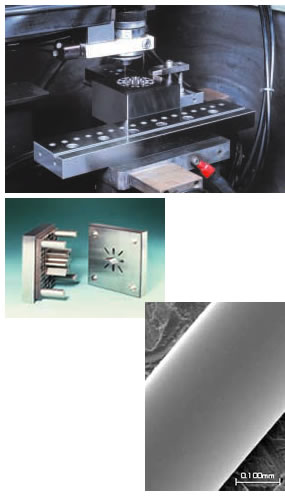

先端技術が生み出す確かな高品質

各種金型製作や部品加工などの様々な分野で幅広く用いられている放電加工技術は、昨今ますます超高速･超高精度･超微細など高性能化が進んでいます。工具として用いられる電極は、技術向上の大変重要な要素としてますます注目されています。

住友電工グループではそのようなニーズにお応えして、超硬工具など精密加工技術の開発で培った先端技術を駆使して標準的な電極線に加え、スミスパークシリーズなどのお客様のニーズにマッチする高性能な電極線と放電加工技術のソリューションをお届けします。

カットワイヤの特長

高能率･高精度を支える、
最先端の技術開発と厳密な品質管理

  • 安定した機械的･電気的特性

    • 不純物を極力抑えた厳選素材を、長年蓄積された伸線加工技術で硬質材(H)、軟質材(A)ともに引張り強さ、導電率など諸特性のばらつきがない安定した電極線に仕上げています。

  • 優れた真直性

    • ねじれ、カールなどの線ぐせが殆ど無いため、加工精度および自動結線率の向上が図れます。

  • 高い寸法精度

    • ダイヤモンドダイスにより線径公差±1.0μm以内で高精度管理しています。

  • 清浄な表面

    • 電極線表面はキズ、くぼみなどがなく滑らかで、独自の表面仕上げによる黄銅粉の発生を抑えており、 長時間連続運転に対応します。

  • スムーズな繰り出し

    • 巻きつけ張力などの最適化により、極細線や大単重の製品もスムーズに電極線が繰り出せます。

品名とリール記号表記

品種、線径、リールの組み合わせは下記項目の品種別PDFをご参照ください。

※表に記載していない特殊品又、不断の技術改良により予告なく仕様変更をすることがありますのでお気付きの点に関しましてはお問い合わせまでお問合せください。

参考情報・カットワイヤの標準長さ(単位：km)

リール記号
巻量

線径(mm)		 JIS規格リール
P1 P1/P3 P3 P5 P10 P20 P30 P50
1.0kg 1.6kg 3.0kg 5.0kg 10.0kg 20.0kg 30.0kg 50.0kg
0.07 31.2 49.9
0.10     45.9
0.15     20.4
0.20     11.5 19.1 38.0 76.0 114.0 191.2
0.25      7.3 12.2 24.4 48.8  73.2 122.0
0.30        8.5 17.0 34.0  51.0  85.0
0.33        7.0 14.0 28.0  42.0  70.0

プラスチックリールの諸元

リール記号 寸法（mm） 標準巻量
（kg）		 箱詰め数
（個）
D1 D2 W1 W2 d
P1 100  50 90 70 20  1.6 12※2
P1(N)※1 100  70 90 70 20 - 1
P3 130  80 110 90 20  3.0 6
P5 160  90 114 90 20  5.0 4
P10 200  90 134 110 25 10.0 2
P20 250 110 140 110 34 20.0 1
P30 300 130 160 130 34 30.0 1
P50 320 162 217 177 34 50.0 1

プラスチックレール平面図

●P1 ～P50 ：JIS 規格リール

※1 P1(N) ：タングステン，モリブデン専用

※2 P1 ：0.07mm は4 個より対応します
