住電ファインコンダクタ株式会社

耐熱電線用

ニッケルの耐酸化性に優れた特性により、耐熱電線用導体、編組線用途に適しています。
導電性の要求に応じ、ニッケルめっき銅線（NPC・28NPC_厚めっき品）・純ニッケル線のラインナップを揃えています。

一般的な金属の特性

	ニッケル	銅	アルミ	銀
比重 g/cm³	8.9	8.9	2.7	10.5
ビッカース硬さ GPa	0.9	0.8	0.5	0.88
融点 ℃	1455	1064	660	960
熱伝導率 W/(m･K)	91	396	237	420
体積抵抗率 μΩ・cm	7	1.7	2.7	1.6

耐熱電線用製品ラインナップ

品種	サイズ (mm)	導電率（%IACS）	引張強さ* （N/mm²）	耐熱温度（℃）
NPC	Φ0.08～1.2	88～94	～230	200～300
28NPC Ni体積比28%	Φ0.08～0.45	70～80	～260	250～400
Ni-A	Φ0.08～1.2	16	～500	600
Ni-B C添加による高強度	Φ0.08～1.2	16	～550	600

*引張強さは軟材での数値。半硬・硬材加工にする事で、更なるUP対応可。

適用事例

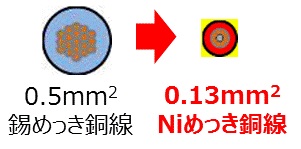

・導体の細径化対応　→　従来の耐熱性・強度を維持しながら細径化を実現。

ガラス封止用

各種ガラスの熱膨張係数に応じたNi合金線をラインナップ。
また当社の加工は、①伸線工程での水溶性潤滑剤の使用、②軟化での非接触式炉の使用、により線材表面に油分・キズのないガラス封止に適した線材を供給できます。

ガラス封止用製品ラインナップ（ハーメチックシール用）

品種	主要元素						サイズ (mm)	熱膨張係数
品種	C	Si	Mn	Ni	Co	Fe	サイズ (mm)	10^-6･K^-1	温度範囲
50FN	0.05 ～0.10	～0.20	～1.25	49 ～51	---	Bal.	Φ0.1 ～10	9.4 ～9.8	30 ～400
52NF	～0.005	～0.20	0.10 ～0.50	51 ～53	---	47 ～49	Φ0.1 ～10	9.9 ～10.4	30 ～400
42NF	～0.015	～0.30	0.50 ～0.8	41 ～43	～0.50	Bal.	Φ0.1 ～10	6.7 ～7.4	30 ～450
KV	～0.015	0.04 ～0.12	0.20 ～0.40	28.8 ～30.0	16.0 ～17.2	Bal.	Φ0.1 ～10	5.1 ～5.4	30 ～450
Co-Ni	～0.015	～0.01	～0.01	24 ～26	Bal.	3.5 ～4.5	Φ0.1 ～10	13 ～14	30 ～400

ガラス封止用製品ラインナップ（各種照明・ジュメット用）

品種	構成		サイズ (mm)	熱膨張係数
品種	芯材	銅比率	サイズ (mm)	10^-6･K^-1	温度範囲
Niめっきジュメット NP-Du	42FN	23%	Φ0.2～1.0	軸方向:5.6～6.5 半径：8.8～10	20～380
Aジュメット Du-A	42FN	23%	Φ0.10～1.5	軸方向:5.6～6.5 半径：8.8～10	20～380
Bジュメット Du-B	42FN	25%	Φ0.10～1.5	軸方向:6.0～6.5 半径：8.8～10	20～380
Dジュメット Du-D	47FN	17%	Φ0.10～1.5	軸方向:7.7～8.5 半径：9.2～10.5	20～380

適用事例：大電流用リードスイッチ材

参考文献_住友テクニカルレビュー

放電電極用

これまで、自動車エンジンプラグ電極用に数多くのNi合金を開発・製造した実績あり。これらより、火花消耗性・高温酸化性・電子放出性にそれぞれ優れる材料をラインナップ。

放電電極用製品ラインナップ

品種	主要成分	サイズ (mm)	諸特性
品種	主要成分	サイズ (mm)	耐酸化性	火花消耗性
SSNi（析出型合金）	>95Ni, 0.1～3Y	Φ0.2～10	△	○
SCN,ST（固溶型合金）	>94Ni,1～2Si,Cr,Al	Φ0.1～10	○	△
SNA600,601（INC相当品）	60～72Ni	Φ0.1～10	◎	×
80CCNi（クラッドコア）	20Ni Ni-B+Cu80%	Φ0.15～4.6	×	◎

電極材料の開発

参考文献_住友テクニカルレビュー

耐屈曲用

CCS線：芯材に低炭素鋼を用い、外層に銅をクラッド線。鋼で強度・耐疲労・磁性を持たせ、銅により導電率・熱伝導を持たせたもの。
銅合金線：銅に錫や銀を添加した合金で、添加元素や添加量により耐屈曲性・導電率の異なる各種導体を製造しています。

耐屈曲用製品ラインナップ

品種	導電率 (%)	サイズ (mm)	引張強度 (N/mm²)	伸び (%)
CCS (30CCS～80CCS)	30～80 (26.5～80.0)	Φ0.2～1.8	588～245 (30CCS～80CCS)	15～
銅錫合金 (Sn0.15～0.6%)	Min75(0.15%Sn) Min50(0.6%Sn)	Φ0.02～0.2	Min580(0.15%Sn) Min880(0.6%Sn)	Min1
銅銀合金 (Ag0.6～5%)	Min80(0.6%Sn) Min60(5%Sn)	Φ0.02～0.2	Min780(0.6%Sn) Min1100(5%Sn)	Min1

軽量ケーブル用

　芯材に軽くて高強度のアルミ合金を用い、外層に銅層を施したクラッド材（銅クラッドアルミ_CCA）。比重は銅の約半分（4.3～5.0g/cm³）。

可とう電線用

SFC独自の極細伸線・撚線技術により、細径・他本数撚を実現。従来の製品に比べ、（同じ外径で）可とう性（柔軟性）に優れる導体の提供が可能。
豊富な導体（銅合金）とめっきの組合せにより、用途に適した材料選択が可能です。

可とう電線用製品ラインナップ

導体材質	めっき種				備考
導体材質	無	錫	銀	ニッケル	備考
タフピッチ銅銅純度99.9%以上	○	○	○	○	同心撚線　7/0.021～7/0.2mm 集合撚線　7/0.021～110/0.08mm 撚々線　7/7/0.03～7/60/0.1mm
錫入銅合金錫含有0.15～0.6%	○	○	○	-
銀入銅合金銀含有0.6～5.0%	○	○	○	-
